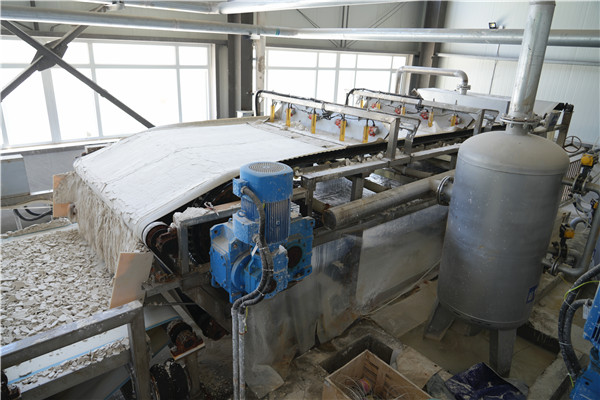

真空皮帶脫水機的工作效能依賴于各部件的協同運作，核心構成部件圍繞“真空產生-漿液輸送-固液分離-濾布再生”的邏輯設計，主要包括以下關鍵部分，各部件的配合的是實現脫水的前提：

1. 真空系統：脫水動力核心

真空系統是真空皮帶脫水機的“動力心臟”，主要由真空泵、真空盒、氣液分離器及相關管路組成。其中，真空泵多采用水環式設計，通過向腔體內注入工藝水，在葉輪旋轉作用下形成穩定真空壓力，為固液分離提供持續的負壓吸力。真空盒固定安裝在機架上，與環形摩擦帶配合，通過水密封、潤滑和冷卻保證真空密封性，其表面的凹槽與橡膠皮帶上的通孔對應，用于收集濾液并導入管路；氣液分離器則負責將真空抽吸的濾液與空氣分離，氣體由真空泵排出，濾液則收集至水槽，實現循環利用或達標排放。

2. 輸送與過濾系統：固液分離的核心載體

該系統主要包括橡膠皮帶、濾布、驅動裝置及加料器。橡膠皮帶作為濾布的支撐載體，表面橫向開有凹槽且中間設有通孔，便于濾液穿透進入真空盒，其采用無裙邊或波浪形裙邊設計，可防止?jié){液側漏并延長使用壽命。濾布鋪敷在橡膠皮帶上，與皮帶同步運行，其孔徑根據物料特性選擇，用于截留固相顆粒、允許液相穿透，濾布表面與漿液接觸側光滑、與皮帶接觸側粗糙，以增強摩擦力保證同步運轉。驅動裝置由交流變頻電機和減速箱組成，通過驅動主動輥帶動皮帶和濾布連續運行，轉速可根據濾餅厚度自動調節；加料器則由漿液分配管、導流板等組成，負責將預處理后的漿液均勻鋪灑在濾布上，避免局部過載影響脫水效果。

3. 輔助保障系統：穩定運行的支撐

輔助系統包括糾偏裝置、清洗裝置、張緊裝置及控制系統等。濾布糾偏裝置采用氣囊推動糾偏輥擺動的方式，糾正濾布運行中的偏移，配合限位開關，當濾布跑偏超出ji限時自動停機，保障設備安全運行；清洗裝置采用高壓工藝水噴淋，分別清洗卸餅后的濾布和橡膠皮帶，去除殘留的固相顆粒，實現濾布再生，確保后續過濾效率穩定，噴頭多采用合理設計以保證清洗效果；張緊裝置通過絲杠調節膠帶張緊度，防止皮帶打滑和跑偏；控制系統可與遠程DCS系統對接，通過變頻器、測厚儀、流量開關等元件，實現真空皮帶脫水機啟停、轉速調節、故障報警等自動化控制，提升操作便捷性和運行穩定性。
